Comment tester un injecteur diesel : Guide complet

Pourquoi tester un injecteur diesel ?

Le rôle des injecteurs dans le moteur diesel

Les injecteurs jouent un rôle crucial dans le fonctionnement des moteurs diesel. Ils assurent la pulvérisation précise du carburant dans la chambre de combustion, optimisant ainsi le processus d'injection et la performance globale du moteur.

Importance du test pour le bon fonctionnement du moteur

Tester régulièrement les injecteurs diesel est essentiel pour :

• Maintenir une consommation de carburant optimale
• Réduire les émissions polluantes
• Prévenir les pannes moteur coûteuses
• Assurer une combustion efficace et une puissance constante

Un injecteur défectueux peut entraîner une perte de puissance, une augmentation de la consommation et des fumées d'échappement excessives.

Matériel nécessaire pour tester un injecteur diesel

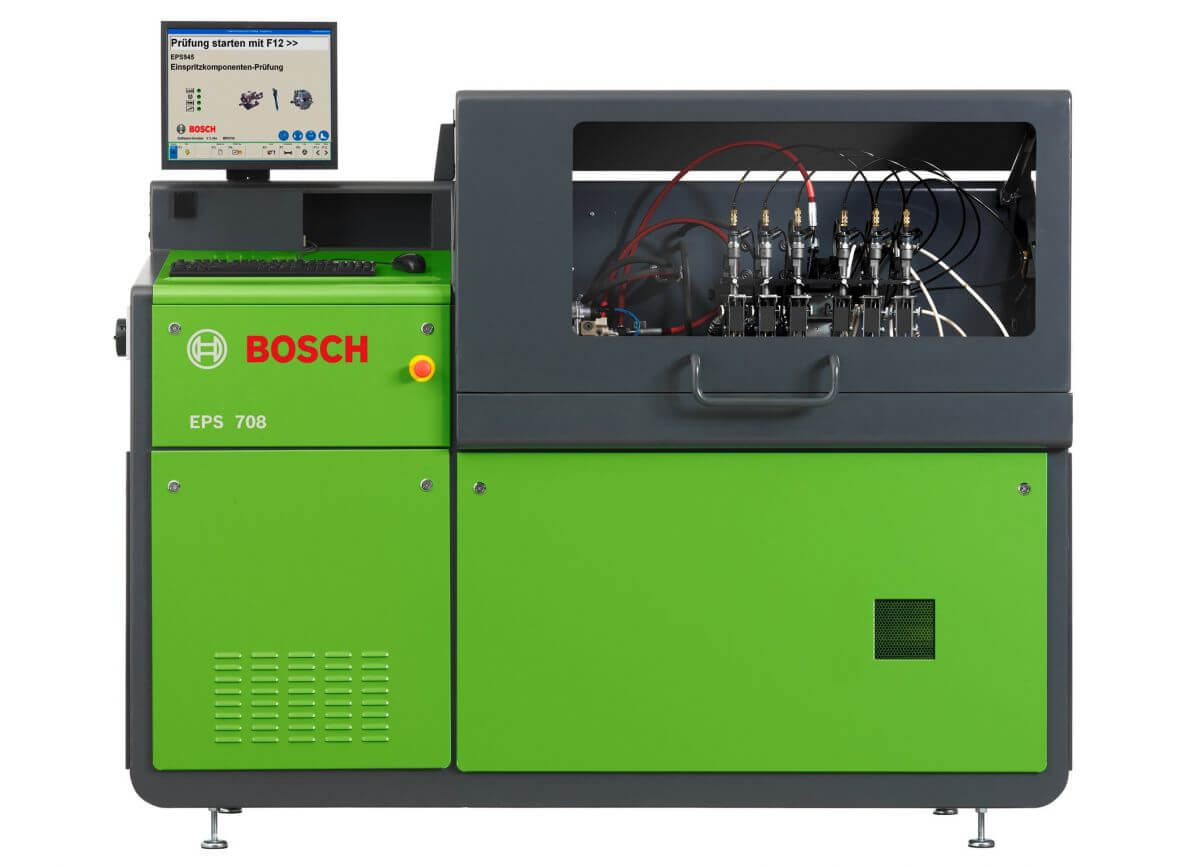

Banc d'essai et outils spécifiques

Pour effectuer un test complet, vous aurez besoin du matériel suivant :

• Banc d'essai pour injecteurs diesel
• Jeu de clés et douilles adaptées
• Multimètre
• Nettoyant spécial injecteurs
• Bac de récupération du carburant

Préparer un environnement propre et sécurisé

Avant de commencer, assurez-vous de travailler dans un espace bien ventilé. Portez des gants et des lunettes de protection pour manipuler le carburant en toute sécurité.

Étapes pour tester un injecteur diesel

Étape 1 : Préparation du matériel

Rassemblez tous les outils nécessaires et vérifiez le bon fonctionnement du banc d'essai. Assurez-vous d'avoir suffisamment de carburant diesel propre pour effectuer les tests.

Étape 2 : Démontage de l'injecteur

Suivez ces étapes pour démonter l'injecteur en toute sécurité :

1. Débranchez la batterie du véhicule
2. Localisez les injecteurs sur le moteur
3. Nettoyez soigneusement la zone autour des injecteurs
4. Débranchez les connexions électriques et les conduites de carburant
5. Utilisez l'outil approprié pour extraire l'injecteur du moteur

Étape 3 : Inspection visuelle

Examinez attentivement l'injecteur pour détecter :

• Signes de corrosion ou d'usure
• Dépôts de carbone sur la buse
• Dommages sur le corps de l'injecteur ou les raccords

Notez toute anomalie visuelle avant de procéder aux tests de fonctionnement.

Étape 4 : Test de débit et de pression

Mesurer la pression d'injection

Installez l'injecteur sur le banc d'essai et suivez ces étapes :

1. Réglez la pression selon les spécifications du constructeur
2. Activez l'injecteur plusieurs fois pour simuler son fonctionnement
3. Observez la pression d'ouverture et de fermeture de l'injecteur

Tester le débit de carburant

Pour évaluer le débit de carburant :

1. Collectez le carburant pulvérisé dans des éprouvettes graduées
2. Mesurez la quantité de carburant injecté sur une durée déterminée
3. Comparez les résultats aux spécifications du fabricant

Étape 5 : Vérification de la pulvérisation

Observez attentivement le motif de pulvérisation de l'injecteur :

• La forme doit être conique et uniforme
• Aucune goutte ne doit se former à l'extrémité de la buse
• La pulvérisation doit être fine et bien atomisée

Un motif irrégulier peut indiquer une buse endommagée ou obstruée.

Étape 6 : Vérification de l'étanchéité

Testez l'étanchéité de l'injecteur en suivant ces étapes :

1. Appliquez une pression légèrement inférieure à la pression d'ouverture
2. Observez la buse pendant 60 secondes
3. Aucune goutte ne doit se former durant cette période

Une fuite indique un problème d'étanchéité nécessitant une réparation ou un remplacement.

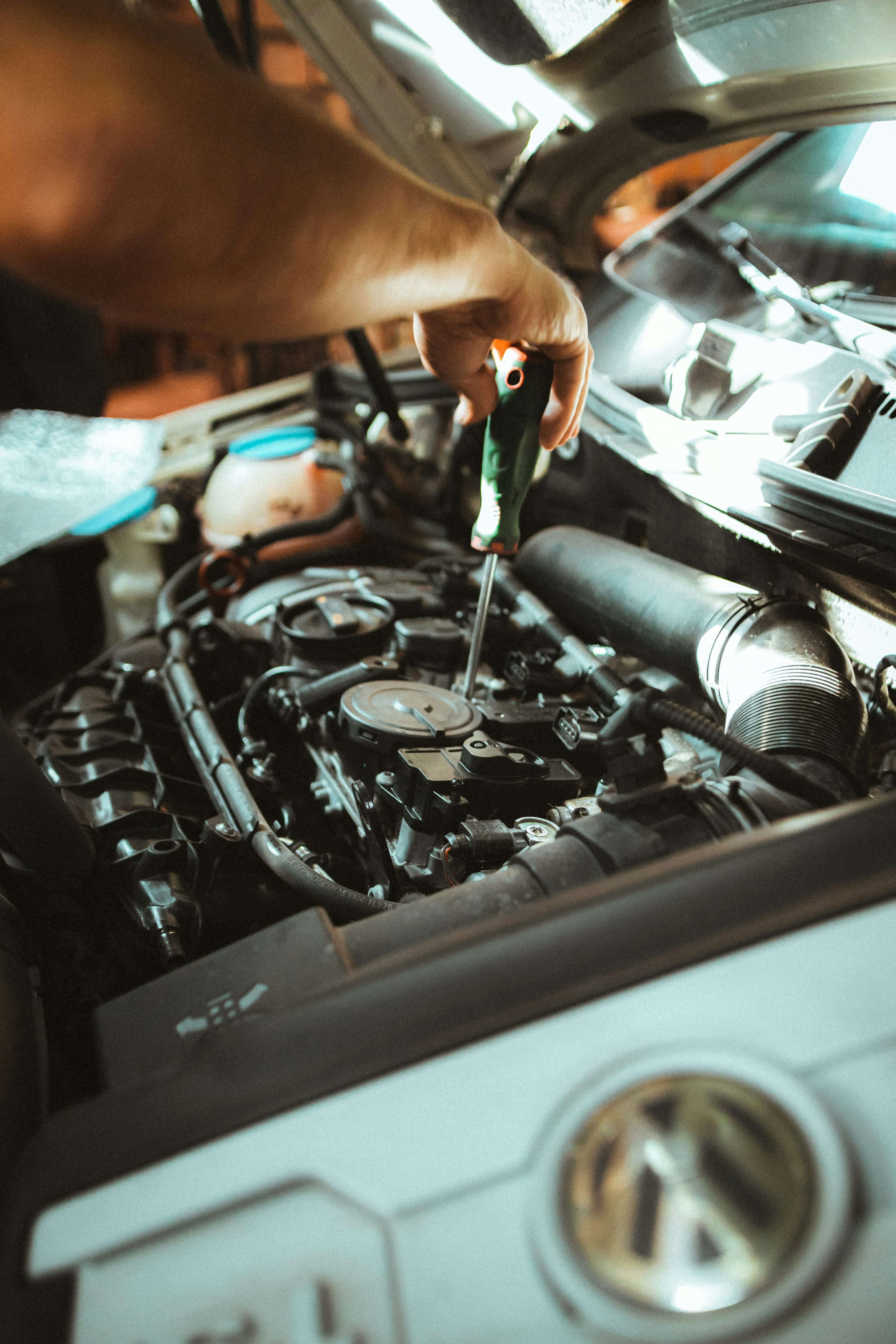

Étape 7 : Remontage et tests sur le véhicule

Après avoir nettoyé l'injecteur, remontez-le sur le moteur en suivant ces étapes :

1. Remplacez tous les joints et les rondelles d'étanchéité
2. Serrez l'injecteur au couple spécifié par le constructeur
3. Reconnectez les conduites de carburant et les connexions électriques
4. Effectuez un test de démarrage et vérifiez l'absence de fuites

Que faire en cas de problème avec l'injecteur ?

Remplacement ou réparation de l'injecteur

Si les tests révèlent un problème, vous avez deux options :

1. Réparation : Possible pour certains types d'injecteurs, notamment les injecteurs mécaniques
2. Remplacement : Souvent nécessaire pour les injecteurs électroniques modernes de type common rail

Considérez l'âge du véhicule et le coût des pièces pour prendre la meilleure décision économique.

Faire appel à un professionnel

Pour les systèmes d'injection complexes, il est recommandé de consulter un spécialiste. Un garagiste expérimenté dispose des outils et des connaissances nécessaires pour :

• Diagnostiquer précisément les problèmes d'injection
• Effectuer des réparations délicates
• Programmer les nouveaux injecteurs si nécessaire

Conclusion

Optimiser les performances moteur en entretenant les injecteurs

L'entretien régulier des injecteurs diesel est crucial pour :

• Maintenir les performances optimales du moteur
• Réduire la consommation de carburant
• Prolonger la durée de vie du système d'injection

En suivant ce guide, vous pouvez effectuer des tests de base et identifier les problèmes potentiels. Pour une maintenance approfondie, n'hésitez pas à consulter un professionnel.

Foire Aux Questions (FAQ)

Comment savoir si un injecteur diesel est HS ?

Plusieurs signes indiquent un injecteur défectueux :

• Démarrage difficile du moteur
• Ralenti instable et vibrations anormales
• Fumées noires à l'échappement
• Augmentation soudaine de la consommation de carburant
• Bruits de claquement métallique au niveau du moteur
• Perte de puissance, notamment à l'accélération

Comment tester un injecteur avec un multimètre ?

Pour tester un injecteur avec un multimètre :

1. Réglez le multimètre sur le mode ohmmètre
2. Mesurez la résistance entre les bornes de l'injecteur
3. Comparez avec les valeurs du constructeur (généralement entre 0,2 et 16 ohms)
4. Une résistance infinie indique un circuit ouvert
5. Une résistance nulle signale un court-circuit

Comment puis-je tester mes injecteurs diesel à la maison ?

Les tests basiques réalisables à domicile comprennent :

• Inspection visuelle de l'état des injecteurs
• Test auditif (bruit de fonctionnement régulier)
• Vérification des connecteurs électriques
• Contrôle des codes défaut avec un lecteur OBD
• Test de résistance au multimètre

[Attention : les tests approfondis nécessitent un équipement professionnel]

Comment tester si un injecteur est bien alimenté ?

Pour vérifier l'alimentation d'un injecteur :

1. Vérifiez la pression à l'entrée avec un manomètre
2. Contrôlez l'état du filtre à gasoil
3. Inspectez les conduites d'alimentation
4. Testez la pompe de gavage
5. Vérifiez le circuit électrique avec un multimètre

Quel bruit fait un injecteur HS ?

Un injecteur défectueux peut produire :

• Un claquement métallique distinct
• Un bruit de cognement irrégulier
• Un sifflement anormal
• Des à-coups sonores au ralenti
• Un fonctionnement plus bruyant que les autres injecteurs

Comment vérifier le bon fonctionnement d'un injecteur ?

Procédure de vérification rapide :

1. Écoutez le bruit de fonctionnement (doit être régulier)
2. Vérifiez la consommation de carburant
3. Observez la couleur des fumées d'échappement
4. Contrôlez la puissance du moteur
5. Effectuez un test de compression

Comment décrasser un injecteur ?

Méthodes de décrassage efficaces :

• Utilisation d'un nettoyant injecteurs professionnel
• Nettoyage par ultrasons chez un spécialiste
• Ajout d'additif de traitement dans le réservoir
• Nettoyage mécanique de la buse (par un professionnel)
• Maintenance préventive régulière

Comment savoir si mes injecteurs doivent être remplacés ?

Indicateurs nécessitant un remplacement :

• Kilomètrage élevé (> 200 000 km)
• Échec répété aux tests de débit
• Usure mécanique visible
• Corrosion importante
• Fuites persistantes
• Perte de puissance significative
• Consommation excessive chronique
