Couple de serrage injecteurs 1.6 HDi DV6C — Injection Continental

Brides de fixation & raccords haute pression — Valeurs officielles constructeur et bonnes pratiques de remontage

Le moteur 1.6 HDi DV6C équipé de l'injection Continental est un moteur commun rail où les pressions de carburant peuvent dépasser 1 800 bar. Le respect des couples de serrage sur les brides d'injecteur et les raccords haute pression est donc absolument critique, tant pour l'étanchéité du circuit que pour la sécurité du technicien.

1. Bride de fixation injecteur diesel (repère 6)

La bride de fixation de l'injecteur est le composant le plus délicat du remontage. Son serrage se fait en deux étapes obligatoires et ne peut pas être remplacé par un serrage classique au couple seul.

2. Raccords haute pression — Circuits injection diesel

Les trois types de raccords du circuit HP (côté injecteur, côté rampe et côté pompe) suivent tous la même séquence de serrage en deux temps.

3. Bonnes pratiques pour un remontage correct et en sécurité

• Remplacer systématiquement la vis de bride (rep. 6) : c'est une vis à serrage angulaire, donc à déformation unique. Une vis réutilisée peut se rompre ou ne plus assurer le bon maintien de l'injecteur.
• Nettoyer les puits d'injecteurs : utiliser une brosse adaptée et un aspirateur avant toute réintroduction d'injecteur. Les dépôts de carbone dans le puits empêchent un bon appui de bride et peuvent provoquer une remontée de gaz.
• Remplacer les joints de bas d'injecteur : coupelle de chaleur ou joint cuivre selon la version, ces joints ne doivent jamais être réutilisés. Un joint écrasé ne garantit plus l'étanchéité thermique.
• Ne jamais graisser les raccords haute pression : les cônes de raccords fonctionnent par contact métal sur métal à sec. Toute graisse, tout produit d'étanchéité ou frein-filet est interdit et peut empêcher l'étanchéité de se faire correctement.
• Respecter impérativement la séquence préserrage → serrage final : commencer par pré-serrer tous les raccords du circuit à 2 m.daN, puis repasser sur chacun pour le serrage final à 2,5 m.daN. Ne jamais serrer un raccord en une seule passe.
• Utiliser une clé dynamométrique étalonnée : le ressenti manuel est totalement insuffisant sur circuit haute pression. Pour la bride d'injecteur, une clé avec rapporteur d'angle est indispensable pour effectuer les 80° de serrage angulaire.
• Vérifier le couple avec un outil en bon état : une clé dynamométrique non vérifiée ou usée peut induire des écarts significatifs. Sur un circuit HP, même un léger sous-serrage entraîne une fuite.
• Contrôle obligatoire après démarrage : faire tourner le moteur quelques minutes et inspecter chaque raccord et chaque bride, visuellement et au toucher, avec un chiffon sec. Toute microfuite doit être corrigée immédiatement.

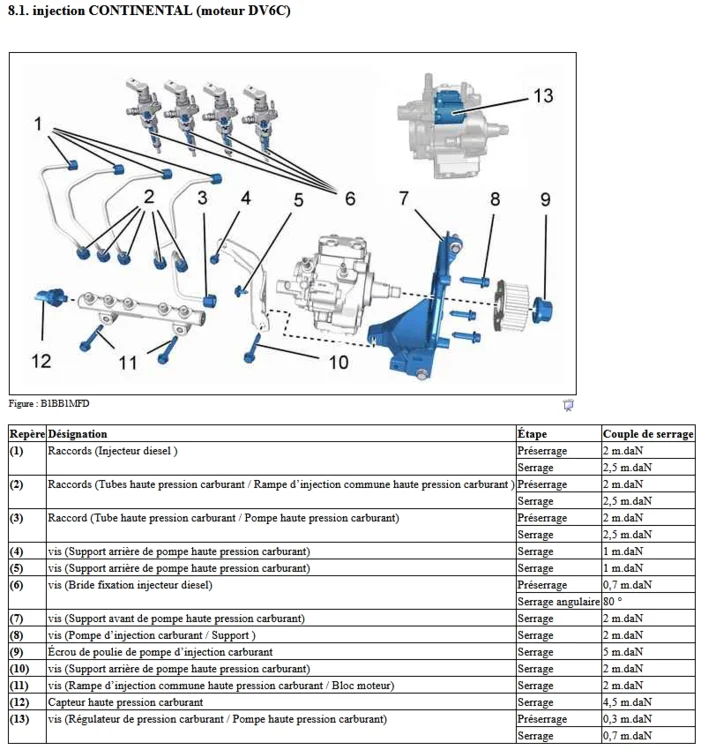

Source : Documentation technique constructeur — Injection Continental, moteur DV6C (Figure B1BB1MFD). Valeurs de couples à toujours vérifier dans la documentation officielle du véhicule concerné.
